Domotique : Telerelevage  compteur electrique et compteur d'eau


                      Comment relever automatiquement les consommations  d'éléctricité et d'eau sur l'ordinateur ?



    Projet personel sur la domotique  .
                 En mai 2008 Programmation d'un   microcontroleurs. sur la technologie  PIC de MICROCHIP  pour Térelevage  sur un compteur electrique et un compteur d'eau                                                                                             Documentation du datasheet PIC  16F887A  PIC18F4525



Compteur d'eau à impulsion a coté du compteur de réference :


Compteur d'eau a impulsion

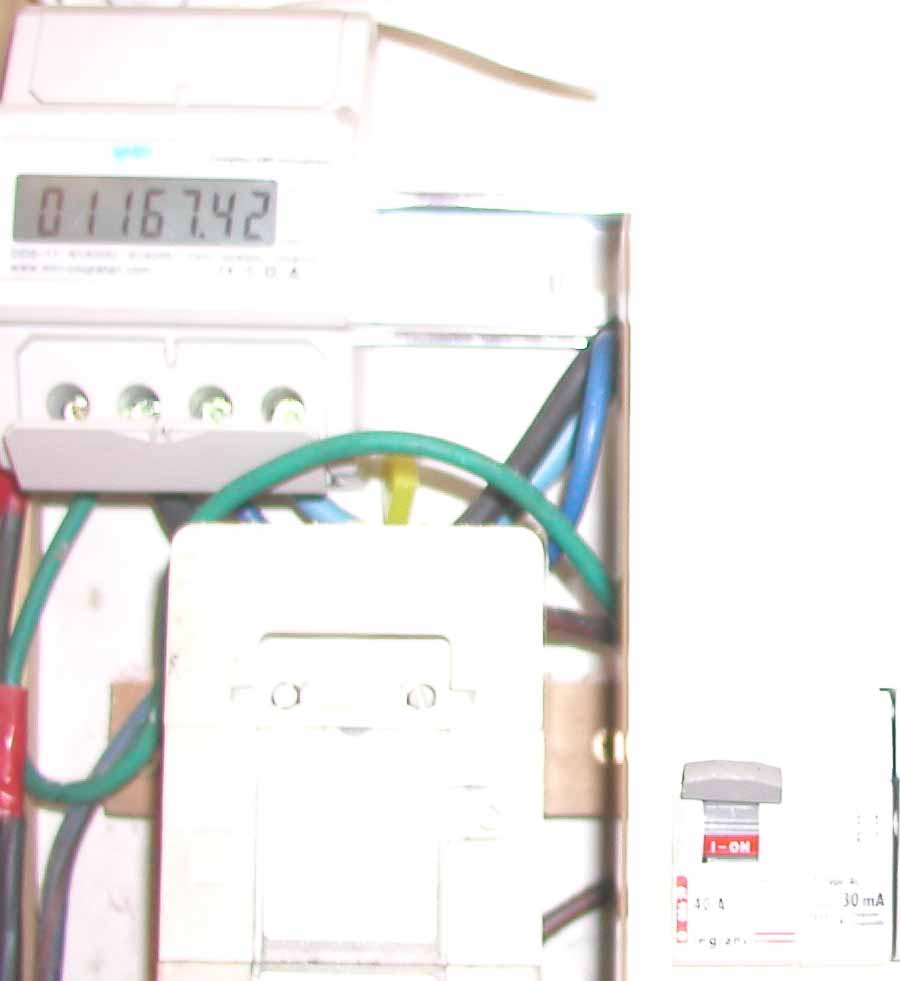

Compteur d'éléctrique  à impulsion a coté du disjoncteur:

compteur electrique a impulsion


Réalisation  en 2008 :
                       1) Horloge  sur composant  PIC  16F887
                       2) piloter une telecommande d'alarme a partir de l'horloge en ajoutant un ordonnanceur qui execute ces taches a des heures bien précises
                       3) récupérer les impulsions SO  d'un  "compteur d'energie"  en Watts
                       4) idem pour un "compteur d'eau"
                       5) compter et memoriser heure par heure les Watts pour la consomation electrique et les litres pour la consomation d'eau
                       6) Ajout d'une interface reseaux  RJ45 piloté  par  le  PIC 18F4525  afin de publier les informations de consommation en HTML(  micro server Web )



                 la mémoire du controleur PIC permet d'être autonome sur  8 jours mémorisant chaque heure la consommation électrique et  la consommation d'eau
                actuellement je développe sur PC Windows XP  un programme qui permettra de récupérer automatiquement ces mesures afin de les enregistrer dans une base de donée.
                je pense pouvoir construire un executable (API )  qui créera  un  fichier  , ensuite d' autres programmes ( EXCEL , .... ) pourront  exploiter ces données


la finalité de la platine :
                   Anticipation des problèmes de consommation en  décelant  toute consommation anormale d'eau ( Fuite )  ou d'électricité.
                   afin  d' envoyer des mails ( envoie de mail n'est pas encore réalisé ).


                 Les informations memorisés sont aussi consultables a tout moment  et publié sur INTERNET   accessible  à  partir d'un browser ( Internet explorer , Firefox ,Opera ... ) disponible
                 sur tout ordinateur  ou  téléphone portable avec accès a Ethernet
                 ci-dessous  deux copies d'écran

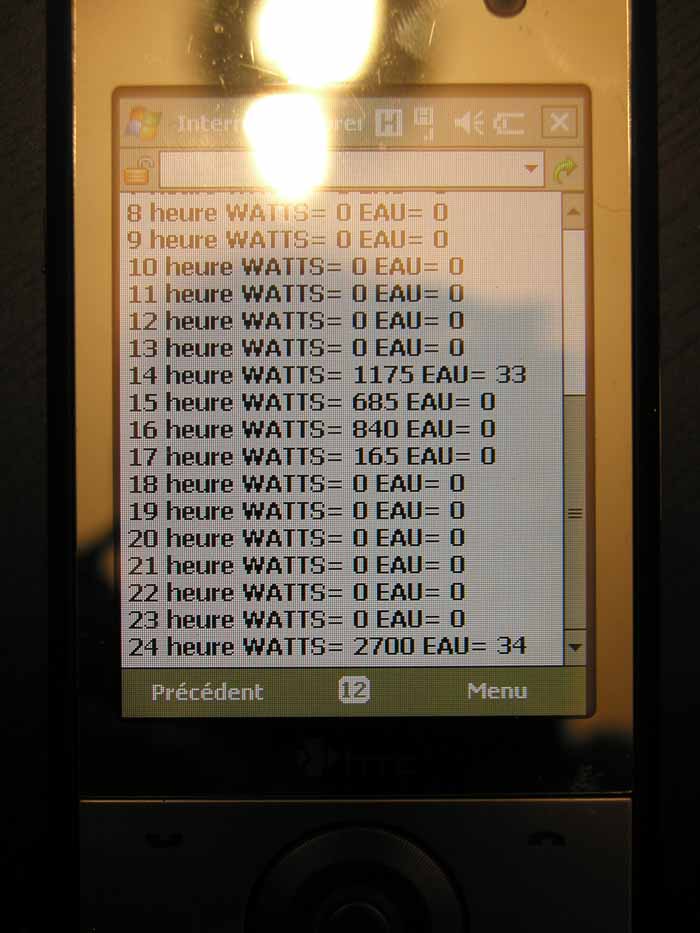

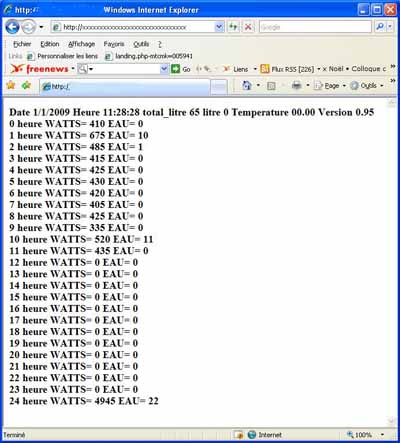

Téléphone portable  HTC Touch Cruize                                                                                         PC   WINDOWS  XP   internet  explorer
Consommation consultable sur portable Internet Explorer







Début Fevrier 2009

            Le programme sur le PC disponible  avec acces sur le protocole UDP pour récuperer les informations d'une journée  :
                                                    1) executable MSDOS             (udpclient.exe)
                                                    2) une dll pour Windows           (udpclient.dll )

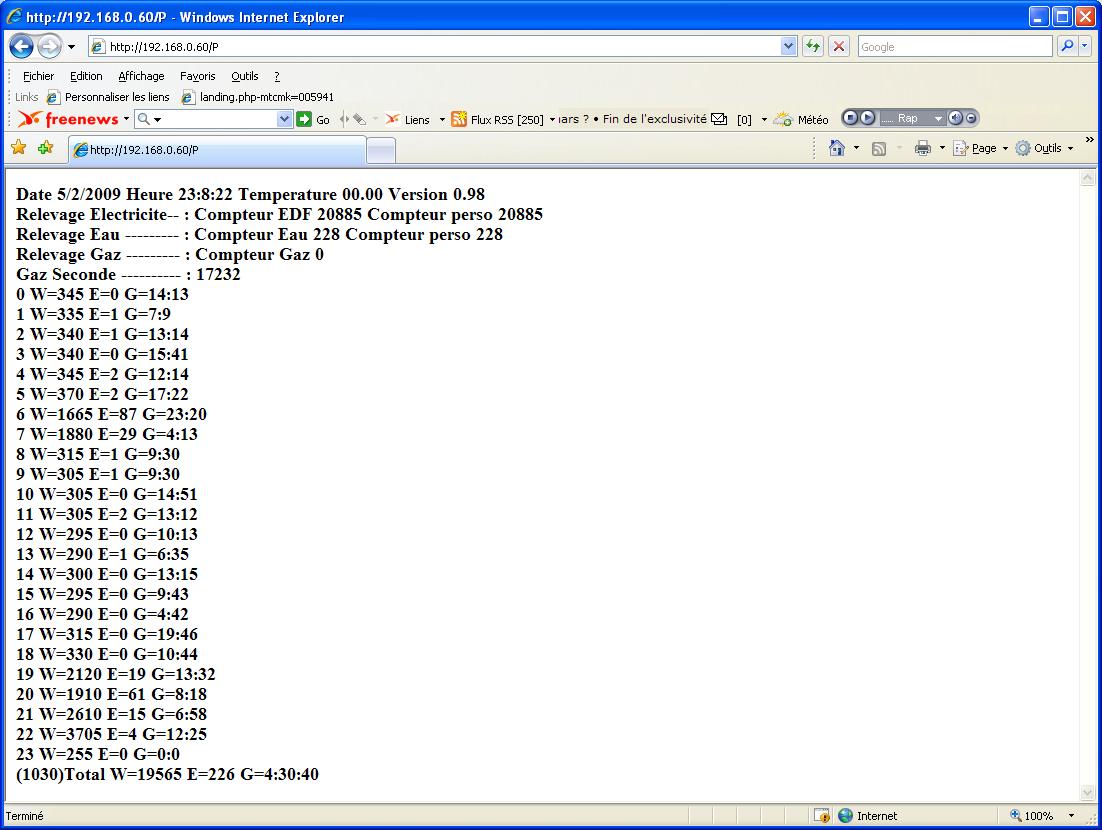

Exemple qui recupère sur l'adresse 192.168.0.60  de la platine Pic    la journée du 5 Fevrier   , resultat des consomations  heure par heure   ( lancé a 22H55)

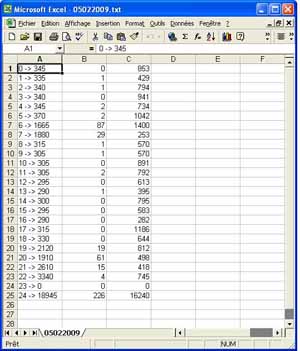

udpclient.exe  192.168.0.60  >   05022009.txt             créer  un fichier texte "05022009.txt"        re-exploite par excel
t
 t




Nouvelle Piste  comment  mesurer le GAZ  consommé,   cette fois ci  je ne souhaite pas ajouter sur l'arrivée un deuxième compteur de Gaz  à impulsion
autre solution je possede  une chaudière avec une led qui s'allume lorsqu'elle fonctione , je reflechis a capter cette information,  je continue .....
